一、“新式三通”構成：

新式三通管共四節（含三通管連接處），

管節1：與環向盲管連接；

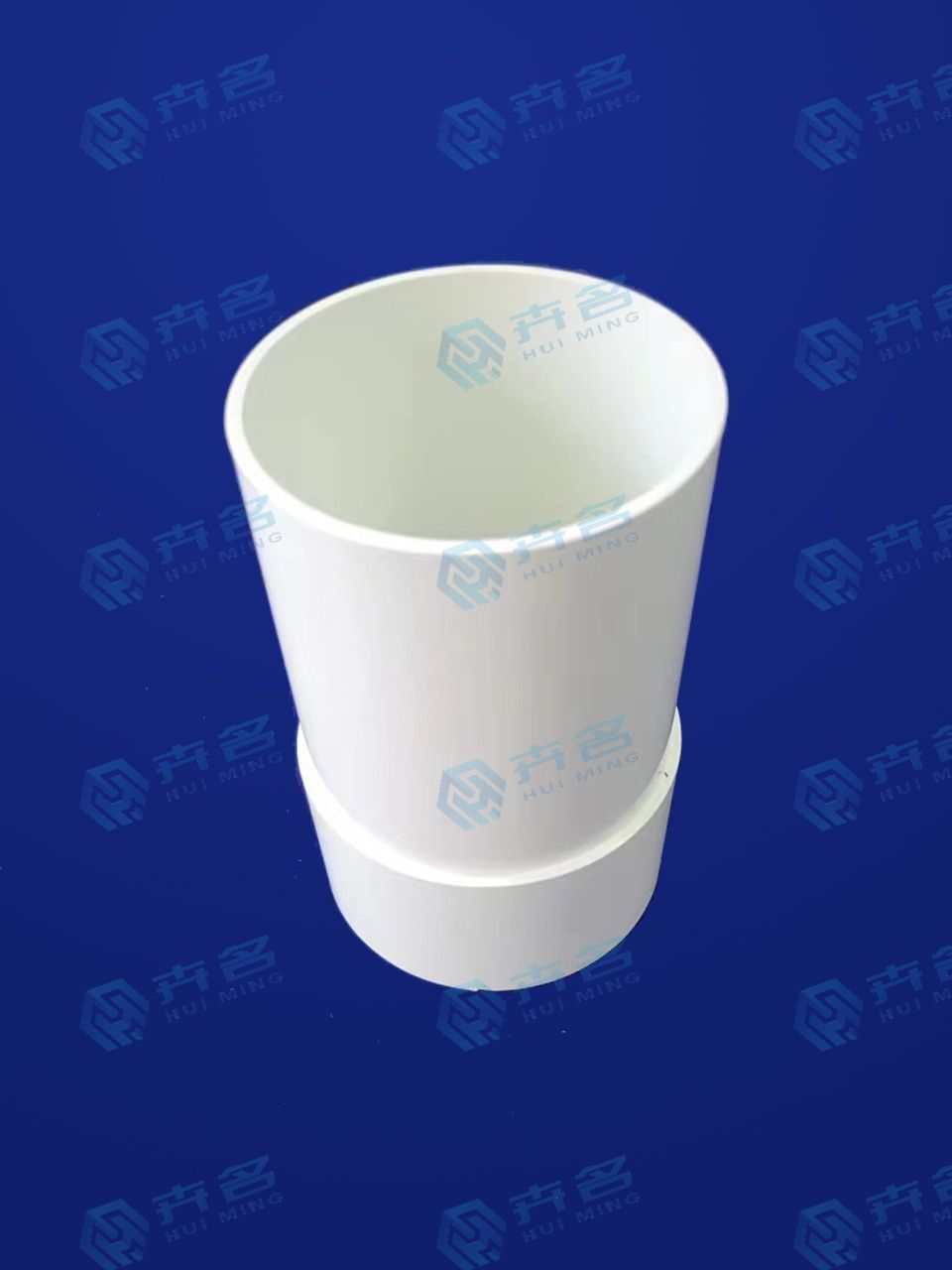

管節2：在仰拱超挖時使用，以提高管節3安裝高度；

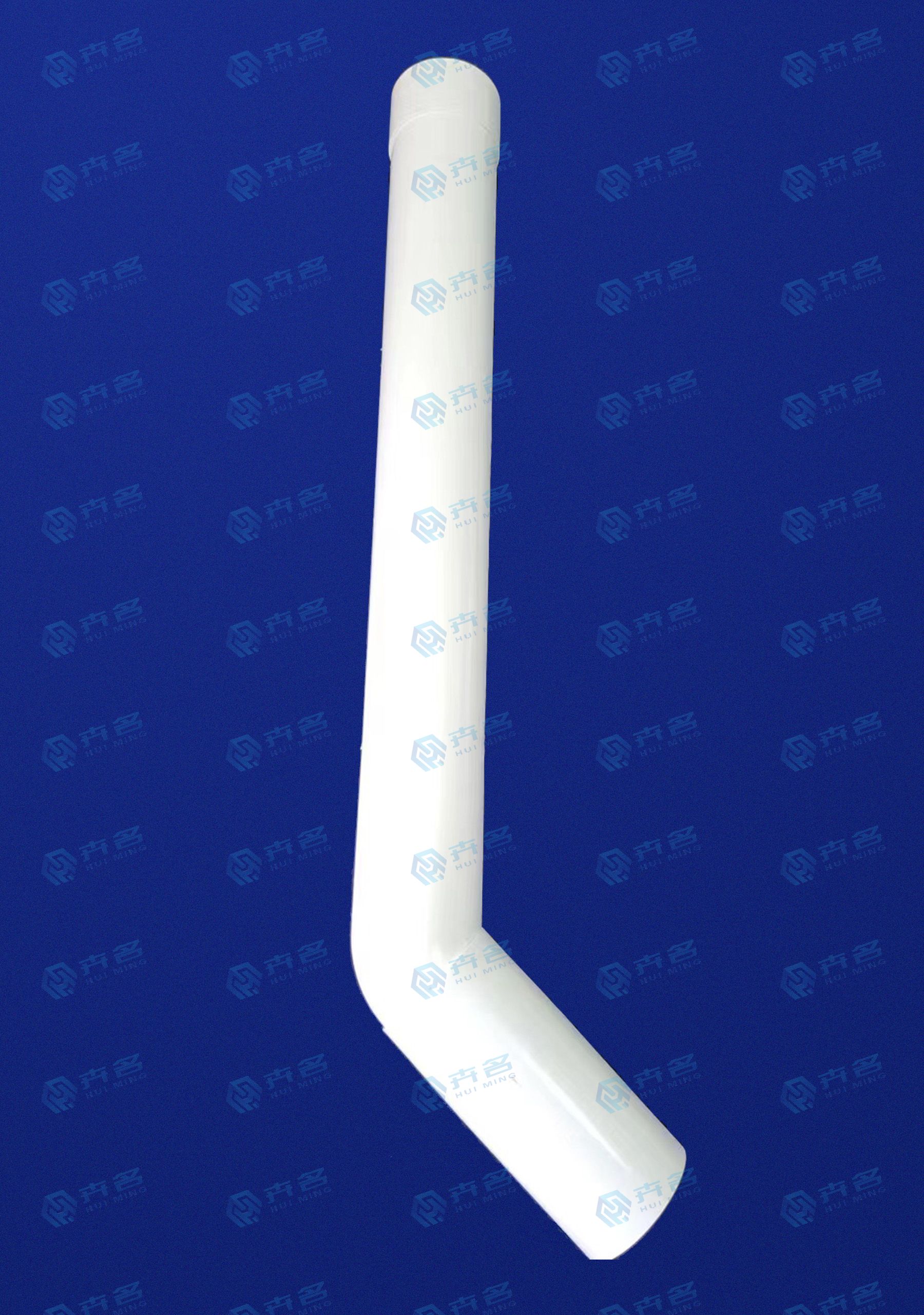

管節3：與橫向導水管連接；

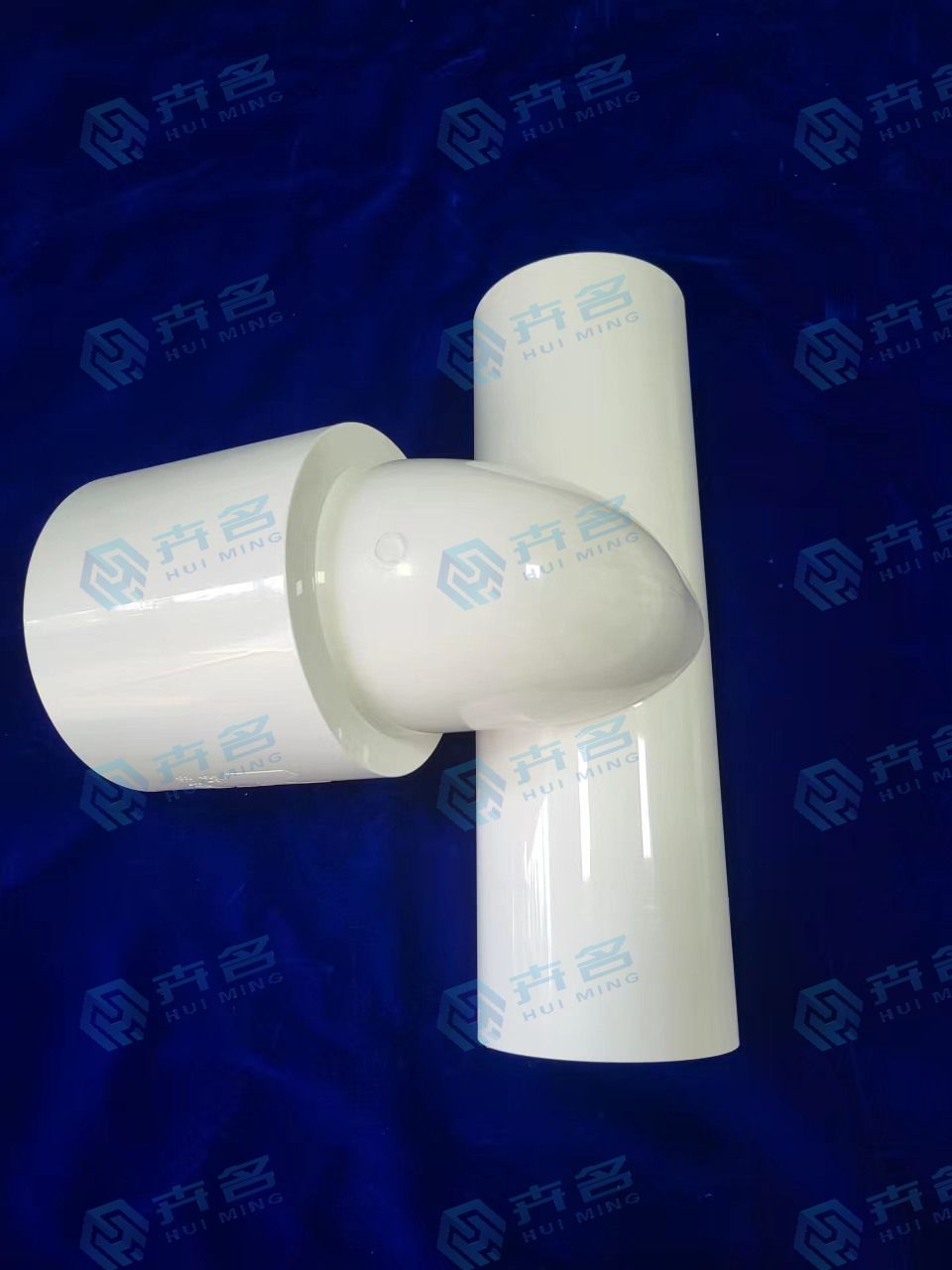

三通管：直徑較大的接口連接縱向盲管。

二、新舊三通管對比：

1.舊式三通管：使用舊三通管時，易導致橫向導水管在彎曲處翹起，不能與巖面緊貼，造成砼不密實；或者造成舊三通管在連接處砼不密實，出現脫空現象。

2.新式三通管：使用新三通管時，能很好的解決三通管與環、縱、橫向水管連接的問題，促使連接管與砼或巖面緊貼，保證連接管的質量要求。
